多方向微型拨动开关主要参数的设计
文章出处:    作者:    发布时间:2020/7/27 20:44:00

多方向微型拨动开关主要参数的设计

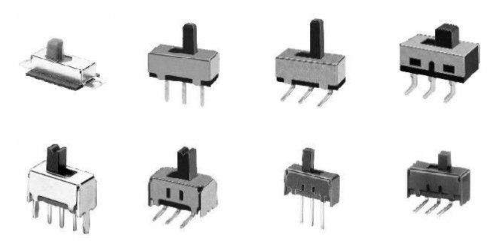

首韩科技公司生产的多方向微型拨动开关具有结构非常紧凑,这也导致其体积非常小,可用于各种电子产品中。除了体积小的优点外,其还具有功能多、可靠性高以及使用寿命长等特点,是开关行业中不可多得的高新产品。多方向微型拨动开关可以说是综合了按钮开关和钮子开关的功能特点,既具有垂直按动的功能,又具有左右扳动的功能。下面就来看看其主要参数的设计。


一、绝缘电阻的设计

绝缘电阻是多方向微型拨动开关中十分重要的指标之一,可以说它是保证开关安全使用的重要保障。一般来说,绝缘电阻值越大,那么开关的安全性就相对越高,因此,在选用开关的塑料外壳材料时,除考虑热变形温度、收缩率外,还需要重点考虑绝缘电阻的大小。首韩科技公司经过充分对比和综合考量之后,选择了聚苯硫醚PPS作为绝缘材料,该材料的绝缘性能十分良好,并且还具有耐高温、韧性好,强度高、阻燃、耐化学腐蚀、耐磨等优点。使用该材料可以满足多方向微型拨动开关的设计要求。

二、接触电阻设计

接触电阻是多方向微型拨动开关接触可靠性的重要指标之一。据相关公式可知,接触电阻与接触压力成反比关系。因此随着接触压力的增大,接触电阻就会随之减小。一般来说,当接触压力在0~0.2N之间时,接触电阻会出现急剧减小,变化率非常大,而当大于0.2N时,接触电阻就相对稳定,不会因与接触压力的增大而出现剧烈的变化。因此,为保证多方向微型拨动开关的接触可靠,接触电阻必须≤0.025Ω,同时考虑到换向力的大小、使用年限、高频振动的要求和制造误差等因素的影响,接触压力取0.6以上较为合理。

三、接触压力的确定

多方向微型拨动开关接触压力的确定,首先要计算压簧的弹力,该压簧是执动机构中决定动作力、接触电阻的关键零件,其设计参数会直接影响到开关的拨动力、抗环境能力、动作、寿命等。多方向微型拨动开关压簧的材料一般选用不锈弹簧钢丝,绕制成形后经油炉回火处理和表面去油处理。
